تصميم وإنتاج تسخير الأسلاك الجديدة للمركبات

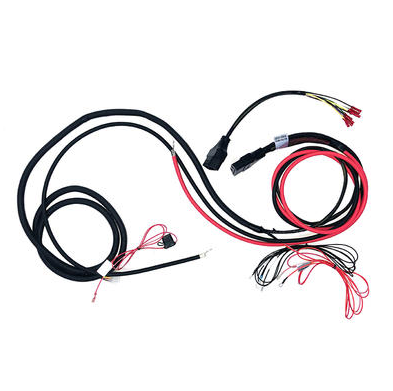

مع تزايد شعبية سوق السيارات ، تزداد متطلبات الأشخاص لسلامة السيارات والراحة والاقتصاد والانبعاثات. التطبيق الخاص بتسخير الأسلاك الجديدة مركبة الطاقةأصبح أكثر فأكثر انتشارًا. وتصميم أنظمة تسخير الأسلاك السيارات أصبح أكثر أهمية وأكثر صرامة.

هنا هو المحتوى:

مرحلة ما قبل التخطيط

بيئة التصميم

تصميم مخطط ثنائي الأبعاد

مرحلة ما قبل التخطيط

في مرحلة التصميم المفاهيمي والتصميم الهيكلي للسيارة بأكملها ، يجب أن ندمج الوعي بالترتيب العام لتسخير الأسلاك والقيام بتخطيط مسبق جيد. ويفضل أن يتم ترتيب بطارية البطارية وصندوق الصمامات ومكونات التحكم المركزية بشكل مركزي ، مما لا يمكن أن يوفر تكلفة التسخير الرئيسي فحسب ، مما يقلل من الجودة الإجمالية للسيارة بأكملها ، وتحسين جماليات ترتيب تسخير معدل مخاطر سيارة النار. وفقًا لوظيفة وخصائص الجهاز بأكمله لتحقيق نموذج نظام تسخير الأسلاك ، يسهل فصله وتثبيته ، وسهلة الإصلاح ، وتوفير صيانة السيارة ووقت الإصلاح.

بيئة التصميم

يجب ترتيب تسخير الأسلاك الجديد للمركبة لتجنب الحواف الحادة ، ودرجة الحرارة العالية ، ودائرة الزيت ، وأنابيب المياه ، ومنطقة الأجزاء المتحركة لضمان موثوقية الترتيب. إذا لم تتمكن من تجنب ذلك ، فأنت بحاجة إلى اتخاذ تدابير وقائية مناسبة. يجب أن يركز تسخير الباب على النظر في عوامل الحفر المفرطة ، والختم ، والتجميع ، وما إلى ذلك ، ثبة حماية البلاستيك الزائدة لمنع الحزام بسبب البلى الناجم عن فشل الوظيفة ؛ إلى أقصى حد ممكن ، فإن الترتيب في الجانب الجاف من الباب لمنع تأثير تسرب الماء على تسخير ؛ مع وجود بعض اللقطات لإصلاح أكبر عدد ممكن من الأجزاء لتقليل تعقيد الفتح والتجميع في الجسم.

تصميم مخطط ثنائي الأبعاد

يتم اختيار مكونات تسخير الأسلاك من معلمات البيانات لملفات التحكم في الواجهة لأجهزة استشعار السيارات ، والمشغلات ، ومكونات التحكم المركزي ، وما إلى ذلك ، وخطط دائرة السيارات ، ثم مع مخطط الأسلاك ثلاثي الأبعاد لإكمال ثنائي الأبعاد مخطط تسخير الأسلاك. يتم توجيه مخطط تسخير الأسلاك ثنائي الأبعاد بشكل أساسي لتصحيح الأخطاء والصيانة ، ويجب أن يحتوي بالتفصيل: طريقة التثبيت ، وضع التثبيت ، طريقة التغليف لتسخير الأسلاك ؛ تدابير الحماية الخاصة المحلية ؛ موصل التوصيل نموذج والشركة المصنعة ؛ رقم جزء تسخير الأسلاك ، نسخة تسخير الأسلاك ؛ النوع ، قطر السلك ، لون كل سلك دائرة ، موقع نهاية البداية والنهاية ؛ تسخير الأسلاك المتطلبات الفنية ، وما إلى ذلك ، يجب التأكد من أن تسخير لديه هامش كاف لتجنب إخضاع تسخير التوتر أو الإجهاد. بالنظر إلى أن تسخير الأسلاك الجديد للمركبة في مجال الطاقة هو جزء مشوه من مكونات السيارات ، يجب التحقق من طولها الفعلي وموضعها الفرعي عن طريق قياس السيارة الفعلي.

لقد جلب تطوير تسخير الأسلاك الذكي الخفيف الوزن للسيارات تحديات غير مسبوقة. من الرسوم البيانية التخطيطي الكهربائي إلى مخططات تسخير الأسلاك ثنائية الأبعاد ، من مفهوم التصميم إلى الانتهاء من تصميم تسخير الأسلاك في مركبات الطاقة الجديدة ، لها ما يبررها. يجب أن يتم حساب ومعايرة اختيار ومطابقة المكونات المتعلقة بتسخير الأسلاك بشكل صارم ، وتصميم جيد لنظام تسخير الأسلاك ، بحيث لم يعد فشل تسخير الأسلاك هو الجاني لفشل السيارات.
