فروع ومحطات لرسومات مركبات الطاقة الجديدة

هناك العديد من المواد المستخدمة في تصنيعتسخير الأسلاك الجديدة مركبة الطاقة، بما في ذلك الفروع والمحطات. هذان الجزءان ضروريان في تصنيع تسخير الأسلاك. يتم تقديم هذين الجزأين بالتفصيل أدناه.

هنا هو المحتوى:

الفروع

صالة

الفروع

إن فرع الأسلاك الجديدة لسيارات الطاقة هو سلك تم قطعه وتجعده بواسطة آلة قطع الأسلاك ويسمى الفرع. كل دائرة فرع لها رقم دائرة فرع ، والذي عادة ما يكون مزيجًا من الأرقام والحروف. عند إدخال المحطات ، يتم استخدام رقم الفرع كأساس للعملية. ينقسم وجود الفرع إلى الطرق التالية

فرع واحد (طرفين من محطة التجعيد).

فرع مفصل (طرف طرفي أو محطة لا تم تقشيره فقط للمشاركة في التعبير عن نقطتين مفصلتين).

فرع متوازي (فرعين أو أكثر ومتصلة بمحطة). هناك بشكل أساسي 2-3 فروع.

فرع تقطعت به السبل (فرعين أو أكثر من آلة تقطعت بهم السبل تقطعت بهم السبل معا ، 33-55 زهور تقطعت بهم السبل / م ، (50 ملم في نهاية المحطة مع نقاط PVC ملفوفة). المعروف باسم السلك الملتوي.

صالة

محطة الأسلاك الجديدة لسيارات الطاقة هي جهة اتصال معدنية مجعد على الفرع. تنقسم المحطات إلى أطراف الذكور والمحطات الإناث وفقًا للهيكل. تنتمي الرؤوس الطرفية ذات الثقوب إلى أطراف الأنثى ، مثل المحطات المربعة ، ومحطات الفتحة المستديرة. وتنتمي المحطات المحطات والمحطات الصفائح إلى المحطات الذكور. توصيل المحطات الذكور بالموصلات الذكور ، وتوصيل المحطات الإناث بالموصلات الإناث ، ومن خلال الالتحام ، لتحقيق التوصيل بالدوائر. محطة الحلقة هي محطة خاصة ، والتي عادة ما تكون مثبتة على الجسم مع واضحة. وعادة ما يتم تثبيته على الجسم مع وتضح. هذا النوع من المحطة لديه متطلبات خاصة. تنقسم المحطات إلى أطراف عادية ومحطات مطلية بالذهب وفقًا لمقاومة درجة الحرارة. تنقسم المحطات أيضًا إلى محطات دون إغلاق المقابس والمحطات باستخدام سدادات الختم). ينقسم عقص الأطراف إلى العقص التلقائي والشكين اليدوي. ينقسم العقص التلقائي إلى محطات عادية وختم جرسمان محطة سد. والأجر العقص اليدوي هو عمومًا محطات سد وقابس ختم ومحطات خاصة (أطراف كبيرة ، نهايات حلقة ، أطراف متوازية ، إلخ).

المعلمات المهمة للمحطة هي ارتفاع تجعيد الموصل والعرض. ارتفاع تجعيد العزل ، العرض. قياس الموصل الطرفي وعزل ارتفاع تجعيد ، العرض ، باستخدام قياس ميكرومتر مدبب. خاصية مهمة للمحطة هي قيمة التوتر. بشكل عام ، استخدم اختبار التوتر لقياس. إذا كان أي جزء من المحطة لا يفي بالمتطلبات ، مثل عدم وجود فرشاة ، لا توجد نافذة ، فإن التوهج كبير جدًا ، وما إلى ذلك ، هو تشوه نهائي. إذا كان تشوه الطرفية ولا يفي بمعايير العقص ، فهذا ليس محطات مؤهلة.

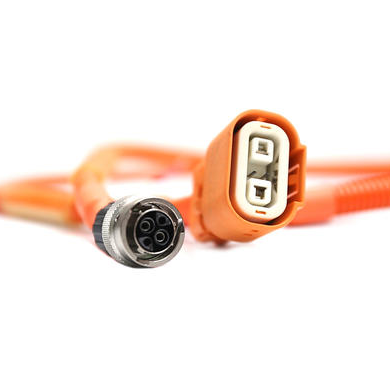

إن تسخير الأسلاك الجديدة للسيارات الطاقة هي أجزاء لا غنى عنها على مستوى النظام في السيارة بأكملها ، ودورها هو توفير وتوزيع الطاقة لنظام السيارات بأكمله أثناء العمل كوسيلة لنقل الإشارة بين أجزاء مختلفة. كما يمكنك أن تتخيل ، فإن تسخير الأسلاك ذات الجودة الجديدة ذات الجودة الجديدة أمر مهم للغاية.
